공동주택 리모델링 사업 추진 과정에서 조합원들이 설계 도면이나 단위세대 모형을 마주했을 때 가장 크게 당혹감을 느끼는 지점이 바로 리모델링 평면도 단점입니다. “전용면적 84㎡로 늘어난다”는 말만 믿고 기대했다가, 기존 골조를 유지한 채 앞뒤로만 길게 늘려놓은 이른바 ‘수평증축 동굴화’ 구조를 보며 실망하는 경우가 많기 때문입니다. 이는 단순한 호불호의 문제가 아니라, 내력벽 보존 규제와 구조역학적 한계가 맞물려 발생하는 기술적 필연에 가깝습니다.
수평증축 시 평면 왜곡이 발생하는 구조역학적 배경
1990년대~2000년대 초반 준공된 구축 아파트는 대부분 내력벽식 라멘 구조 또는 벽식 구조로 설계되었습니다. 이 방식은 세대와 세대를 구획하는 벽체가 상부 하중(고정하중 및 적재하중)과 횡력(지진·풍하중)을 지지하는 핵심 전단벽 역할을 수행합니다.
국토교통부 주택정비 정책 가이드라인 및 공동주택 증축 기준상 구조 안전성 확보를 위해 세대 간 내력벽 철거는 전면 금지되어 있습니다. 따라서 세대 좌우 폭(Bay)을 인위적으로 확장하는 것은 불가능하며, 오직 기존 발코니 전면과 후면 복도 방향으로만 슬래브를 연장 타설하는 일축 방향 캔틸레버 및 보강 증축만 허용됩니다. 이러한 제약은 장방형 평면 구조를 고착화시키는 근본 원인입니다.

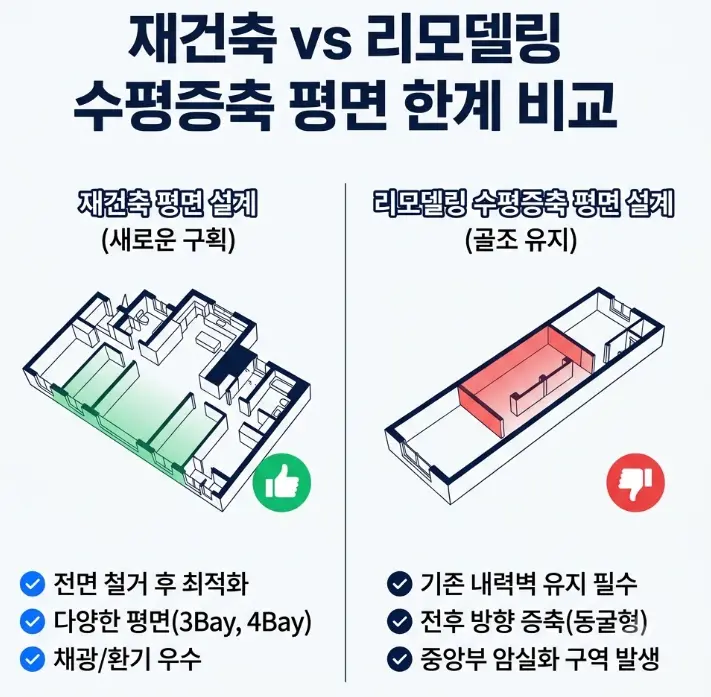

그 결과 기존 2Bay 단위세대의 종횡비(가로 폭 대비 세로 깊이 비율)가 1:1.5 수준에서 증축 후 1:2.5 이상으로 극단적인 왜곡이 발생합니다. 건물 외피와 맞닿는 전면 개구부 면적은 고정된 채 실내 깊이만 12~16m 이상 길어지면서 깊은 터널형 구조가 형성됩니다.
현장에서 체감하는 단위세대 설계 한계 3가지
실제 도면 검토 및 입주 단계에서 확인되는 대표적인 평면 설계 결함은 실주거 쾌적성을 저해하는 3대 기술 문제로 요약됩니다.
1. 중심부 무창 구역(암실) 발생과 자연환기 차단
빛이 유입되는 전면 발코니창과 후면 창호 사이의 거리가 과도하게 멀어지면서, 세대 정중앙에 위치하는 주방, 다이닝 룸, 알파룸 구역이 자연 채광률 0%의 암실로 전락합니다. 건축법상 거실 및 침실의 개구부 면적은 바닥면적의 10분의 1 이상이어야 하나, 평면 확장이 종방향으로 치우치면 유효 채광 면적이 기준치 이하로 급감합니다. 또한 맞통풍을 유도하는 공기 유동 경로가 내력벽체와 굴곡진 복도에 가로막혀 실내 공기 순환이 정체되는 취약점을 안게 됩니다.
2. 공용 코어(Core) 간섭과 과도한 복도 면적 잠식
기존 계단실과 엘리베이터 샤프트(Core)의 위치는 기초 구조상 이전이 극히 어렵습니다. 그러다 보니 증축된 면적으로 진입하기 위해 현관에서 거실까지 무려 3~5m에 달하는 긴 전용 복도가 생겨나게 됩니다. 현관문을 열었을 때 탁 트인 거실이 보이는 신축 판상형 아파트와 달리, 어두운 복도를 한참 걸어 들어가야 하는 구조입니다. 이 통로는 가구 배치조차 불가능한 전형적인 ‘죽은 면적(Dead Space)’이 되어, 공부상 전용면적은 84㎡로 늘어났어도 실제 거주자가 체감하는 거실·침실 크기는 오히려 답답하게 느껴지는 결정적 이유가 됩니다.
3. 설비 PIT(배관 샤프트) 이설 한계 및 배수 소음
화장실과 주방 위치를 재배치할 때 기존 오·배수 수직 입상관(PIT)과의 이격 거리가 늘어납니다. 슬래브를 관통하는 신규 배관 타공은 구조안전진단 통과가 어렵기 때문에 바닥 슬래브 상부에 긴 수평 배관을 설치하게 됩니다. 이 과정에서 충분한 배수 구배를 확보하지 못하면 배수 불량 및 악취 역류가 발생하며, 하부 세대로 전달되는 급배수 충격음이 증폭됩니다.
구축 vs 단순 증축 vs 특화 대안 설계 기술 비교
| 분석 항목 | 기존 구축 (2Bay) | 단순 수평증축 (원안) | 특화 대안 설계 (보완) |
|---|---|---|---|
| 종횡비 (폭:깊이) | 1 : 1.3 ~ 1.5 | 1 : 2.4 ~ 2.8 (장방형 심화) | 1 : 1.8 ~ 2.0 (측면 분할) |
| 자연 채광 및 일조 | 전면 2실 균등 채광 | 중앙 복도·알파룸 암실화 | 중정형 보이드 / 광덕트 도입 |
| 실내 환기 성능 | 전·후면 직선 맞통풍 | 통풍 차단 (강제 전열교환 의존) | 오픈 발코니 개구부 교차 통풍 |
| 동선 효율성 | 현관 중심 집약 동선 | 장방형 복도 (데드스페이스 15%↑) | 순환형 팬트리·통합 수납 배치 |
| 설비 배관 안정성 | 표준 수직 낙하 배관 | 수평 연장 배관 (구배 저하 리스크) | 층상 배관 공법 및 이중배관 적용 |
단위세대 공간 제약 극복을 위한 특화 설계와 시공 한계
이러한 평면 왜곡 현상을 완화하고 거주성을 개선하기 위해 실무 현장에서는 다양한 구조 대안이 제안됩니다.
- 중정형 보이드(Void) 및 오픈 발코니: 세대 중앙부에 바닥 슬래브를 개구하는 보이드 설계를 적용하면 자연광을 깊숙이 끌어들이고 맞통풍을 유도할 수 있습니다. 그러나 이는 전용면적 감소를 초래하며, 바닥판 강성 저하에 따른 지진 하중 재산정 및 복잡한 방수 디테일을 요구합니다.
- 측벽 증축 및 단위세대 재배치: 단지 양 끝 세대의 측면 비내력벽을 철거하여 횡방향 확장을 도모하는 방식입니다. 3Bay 구현이 가능하지만, 측면 확장이 불가능한 중간 세대와의 추가분담금 형평성 문제가 발생할 수 있습니다. 사업비 구조와 분담금 배분 방식에 대한 상세 분석은 리모델링 추진위원회 및 사업성 가이드를 함께 참고하시기 바랍니다.
- 신·구 콘크리트 접합부 균열 제어: 기존 구조체와 신설 증축 구간의 접합부(Construction Joint)는 건조수축과 부등침하로 인한 균열에 매우 취약합니다. 고강도 무수축 몰탈 그라우팅 및 탄성 씰링 마감이 정밀하게 이루어지지 않으면 접합 라인을 따라 누수 하자가 발생합니다.
- 기초 지반 보강(마이크로파일 공법): 증축 하중을 지지하기 위해 건물 하부에 소구경 고강도 강관 말뚝(Micro-pile)을 촘촘히 천공 압입해야 합니다. 지하 주차장 신설 구역과 겹칠 경우 시공 장비 진입 제약으로 공사비 급증의 주요 원인이 됩니다.
소유주 관점의 단위세대 도면 검토 기준
시공사나 정비업체가 제시하는 화려한 CG 조감도와 전용면적 숫자만 보고 사업성을 판단해서는 안 됩니다. 현행 법상 세대 간 내력벽 철거 규제가 유지되는 한, 수평증축을 선택한 단지에서 터널형 구조의 불편함은 어느 정도 안고 가야 할 숙제입니다. 따라서 단위세대 도면 열람이나 설계 동의 단계에서는 ① 대낮에도 불을 켜야 하는 중앙 암실(무창 공간)의 면적, ② 주방·화장실 수평 배관 구배 확보 여부, ③ 신·구 골조 접합부의 구조 안전성을 꼼꼼하게 따져보고 분담금 대비 실주거 가치가 충분한지 냉정하게 계산해 보셔야 합니다.
